수냉쿨러 고장진단

수냉 쿨러는 공랭보다 우수한 성능으로 발열을 식혀주지만 유지 관리가 다소 까다롭고 고장이 나면 수리비용이 발생하는 제품입니다. 필자도 수냉 쿨러를 사용하다가 고장이 나서 공랭으로 바꾸어 주었습니다.



※고장 진단

1)한쪽 튜브가 뜨거워진다

2)컴퓨터 부팅후 윈도우 진입시 자주 다운되거나 재부팅이 빈번하다,

3)수냉쿨러의 펜 돌아가는 소리가 갑자기 커진다. 그럼에도CPU 온도가 100도에 이른다

4)튜브에서 물소리가 심하게 난다.



※냉각판 구조

아래의 사진은 수냉쿨러 분해 모습입니다. 수냉 쿨러의 구조는 생각보다 단순했습니다. 물이 순환을 하면서 냉각 라디에이터를 통과하면서 식혀주는 구조입니다. 제작하기는 어렵겠지만 구조를 이해하는 것은 어렵지 않습니다.

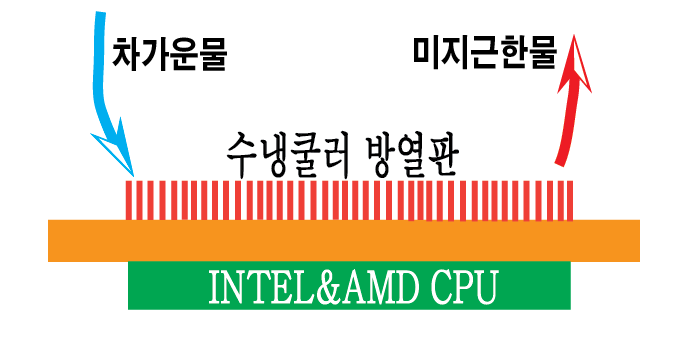

냉각판 안쪽으로 4 각형의 돌출부가 있고 수십개의 날(마이크로핀)이 미세하게 쪼개져 있습니다. 그런데 날과 날 사이가 매우 좁아서 냉각수 찌꺼기(슬러지)가 끼면 미세한 틈새가 막히게 됩니다. 그러면 냉각수 회전이 잘 안 되게 되고 한쪽 튜브는 뜨거워지는 상태가 되는 것입니다.



※고장 원인

단순히 물이 들어가 있겠지 싶었는데 뜯어보니 노란색 물이 나왔습니다. 일반 물은 부식을 유발하기에 냉각수로 적합하지 않다는 것을 알았습니다. 그리고 냉각수의 양도 생각보다 적어 보였습니다. 이것이 물소리를 내는 원인이 아닐까 합니다. 시간이 지나면서 냉각수가 줄어든 것으로 보입니다.

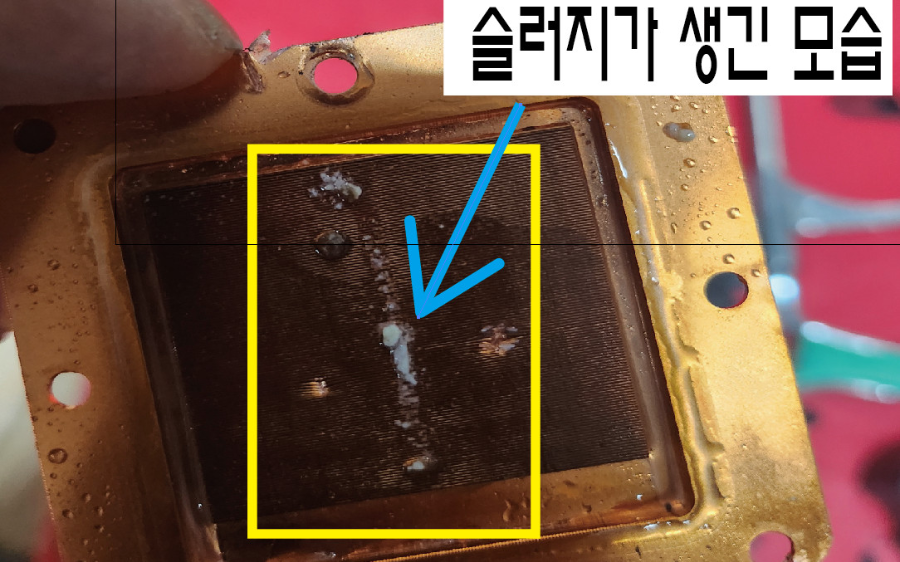

찌꺼기(슬러지)가 생긴 이유는 수냉쿨러를 장시간 사용함으로써 냉각수에 포함된 부식 방지제의 기능 상실로 인해 찌꺼기가 생겼을것으로 파악됩니다.

냉각수의 품질이 좋아서 슬러지를 유발하지 않는다면 오래 버틸 수 있지만 수냉 쿨러의 수명이 공랭보다 비교적 짧다는 것을 말해줍니다.

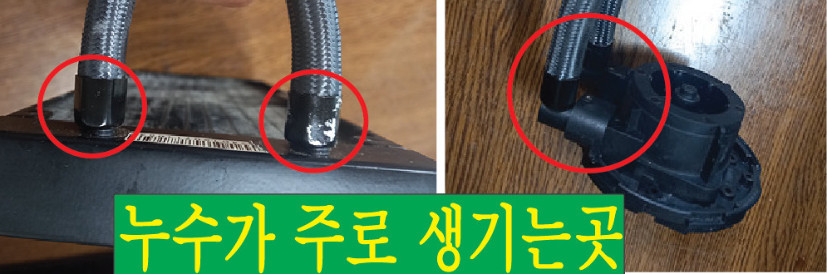

특히 수냉 쿨러는 이음새 부분에서 누수가 발생할 가능성이 있어서, 몇 백원짜리 반도를 구입해서 연결 부위를 묶기도 합니다. 모타 불량을 확인하기 위해서 전원을 넣어봤는데 모터는 정상으로 잘 돌아갔습니다.



※절단 확인

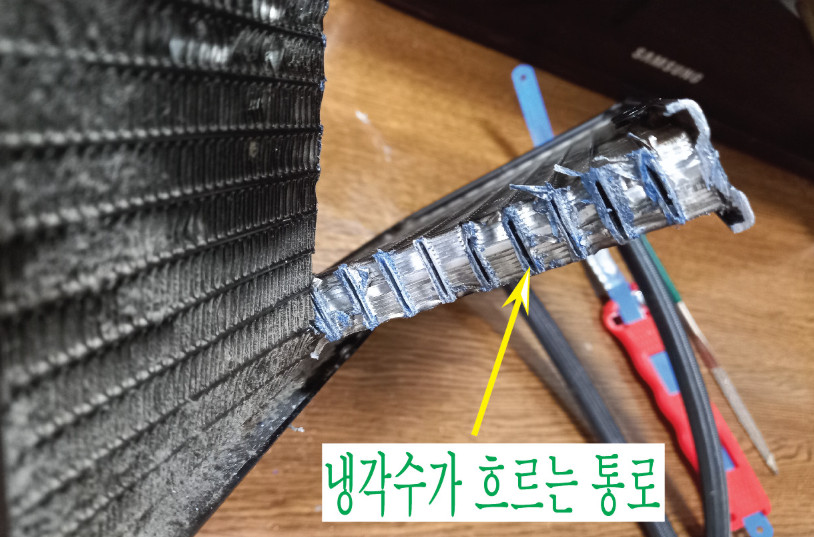

쇠톱으로 절단을 해보았는데 고무호스는 생각보다 질겼습니다. 흠집이 나더라도 쉽게 구멍이 나진 않는다는 것을 알았고 라디에이터는 쇠톱으로 쉽게 잘려나갔는데 속이 비어서 냉각수가 흐르는 통로임을 알게 해 줍니다. 통로가 길쭉하고 넙적해서 슬러지에 의하여 막힐 가능성은 낮아 보이고, 금속성이라 슬러지를 유발할 가능성을 보였습니다.



※냉각 구조

절단면을 보면 호수가 연결된 부분은 가운데 통로가 막혔습니다. 그리고 반대편 통로는 뚫려있음을 알 수 있습니다. 냉각수가 어떻게 순환을 하는지 알 수 있습니다. 쉽게 이해하기 위해서 아래와 같이 그림을 그렸습니다.





일체형인데도 냉각수의 양이 적었다는 것은 다른 수냉도 오래 사용하면 비슷한 문제가 발생하지 않나 짐작해 봅니다.
냉각수가 적어도 호수가 아래로 향하다 보니 펌프에 의해서 냉각수는 흐르게 됩니다. 소비자 입장에서는 내부에 냉각수가 어느정도 채워졌는지 알 수 없다는 것입니다.
자가 수리로 찌꺼기(슬러지)를 제거하고 냉각수를 리필을 하실려면 인터넷 검색을 충분히 하거나 제조 업체에 문의를 하신후에 하시길 바랍니다. 냉각수의 적정량을 모르기 때문입니다.

공랭의 문제점은 크기가 대두라서 케이스의 크기가 넉넉해야 합니다. 또한 먼지털이도 자주 해줘야 합니다.



※다른 제품 분해

다른 수냉쿨러 제품도 분해를 해봤는데 역시 슬러지(찌꺼기)가 끼어 있었습니다.



※누수 보상

보증기간 내에 누수가 발생을 하였다면 업체로부터 보상을 받을 수 있지만 보증기간이 끝난 후 발생하면 보상을 받을 기회가 없을것입니다. 따라서 업체의 누수에 의한 보상정책을 잘 체크를 하시고서 수냉 쿨러를 구매하셔야 합니다. 누수가 크게 발생하면 그래픽카드, 메인보드 등을 세척을 하겠지만 세척 후에도 수리가 안된다면 통으로 교체를 해야 하기에 금전적인 손실이 큽니다.

또한 수냉 쿨러는 중고 구입은 비추천입니다. 2년이상 사용했다면 내부에 찌꺼기(슬러지)가 발생하고 있을 가능성과 보증기간이 지나서 누수가 발생했을 경우 보상이 어렵기 때문입니다. 다만 요즘은 보증기간이 긴제품도 있습니다.



※결론

수냉쿨러는 공랭에 비하면 높은 수준의 냉각 효과를 제공합니다. 또한 공랭에 비하면 내부 공간도 적게 차지하며, 미려한 디자인과 LED로 인해 튜닝용으로 각광받고 있습니다.



하지만, 수냉쿨러는 누수의 위험이 존재하며, 수명이 공랭보다 짧을수 있다는 단점도 존재합니다. 따라서 소비자의 지속적인 유지보수가 필요한 제품입니다.
